Узлы медной системы 125/90
Фасонных деталей в подборке больше, чем прямых элементов: желоб и труба здесь по одной позиции, остальное — углы, воронки, крепёж и узлы для обхода препятствий.
| Задача | Элементы Элит | Примеры позиций |
| Скошенный угол, эркер | углы внутренний и наружный 135° | Угол желоба наружный 135°, Aquasystem Элит, Ø 125 мм |
| Прямой внутренний угол | угол внутренний 90° | Угол желоба внутренний 90°, Aquasystem Элит Ø 125 мм |
| Путь трубы к стене | S-обвод или колено 72° | S-обвод водосточной трубы, Aquasystem Элит Ø 90 мм |
| Вход воды в стояк | воронка желоба или водосборная: круглая, прямоугольная, удлинённая | Воронка водосборная удлиненная Aquasystem Элит Ø125/90 мм |

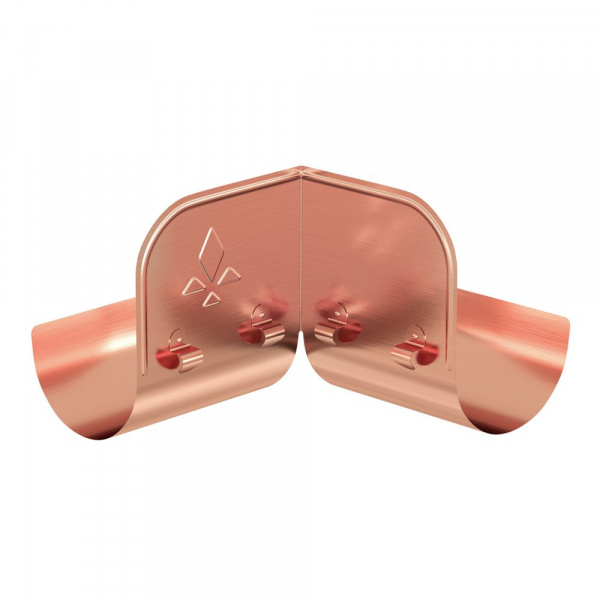

| Перелив через кромку | ограничители перелива прямой и угловой | Ограничитель перелива угловой, Aquasystem Элит |

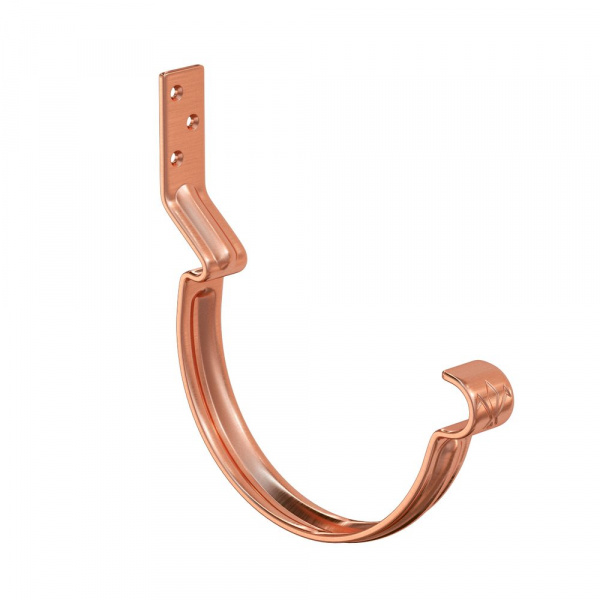

| Крепление желоба | крюк длинный и усиленные: короткий, длинный, удлинённый | Крюк желоба короткий усиленный, Aquasystem Элит Ø 125 мм |

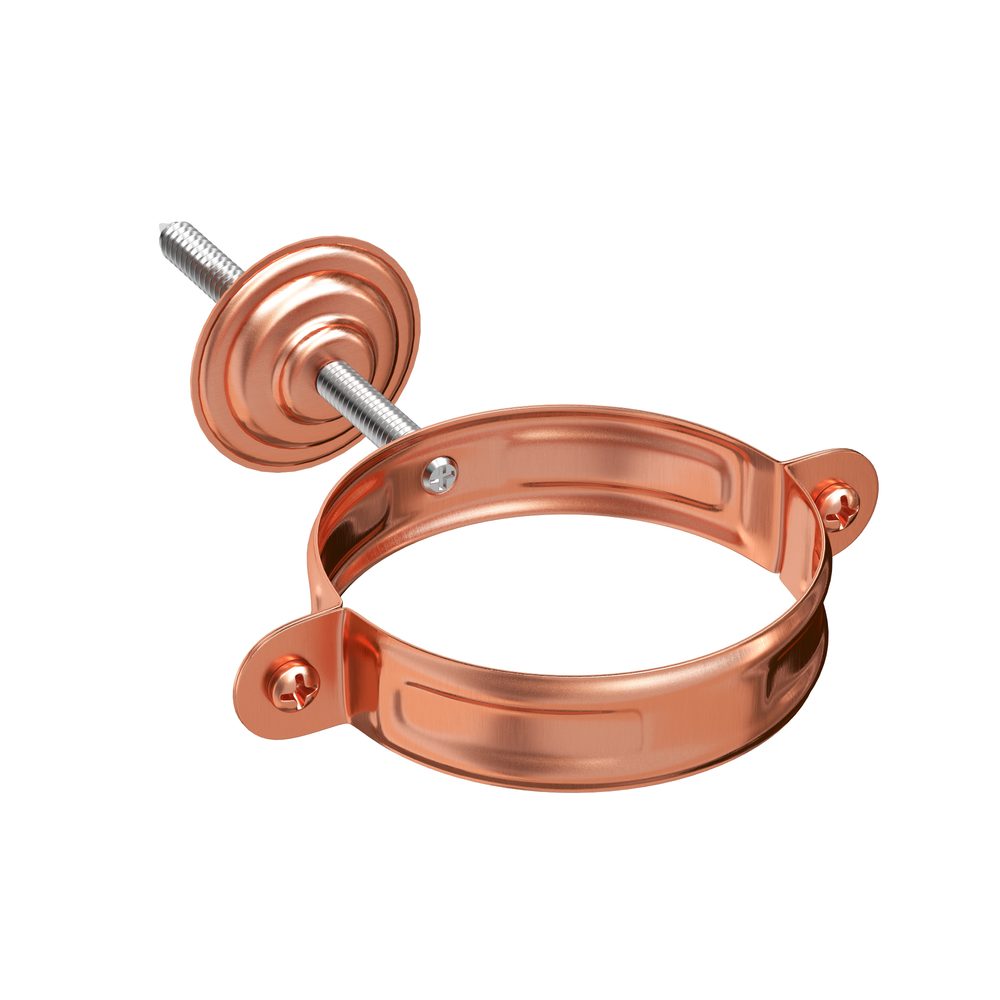

| Два потока в одну трубу | тройник; трубу крепят хомутом с комплектом крепления | Тройник водосточный, Aquasystem Элит, Ø 90 мм |
Слива трубы в этой подборке нет — нижний узел стояка обсуждают при расчёте.
Как собрать медный комплект 125/90 под сложный карниз
Медную систему заказывают по готовой схеме карниза: на ней отмечают каждый угол с градусом, места воронок и маршрут трубы. Так фасонные детали попадают в спецификацию с первого раза.
Что отметить на схеме
- градус и тип каждого угла — внутренний или наружный, 90° или 135°;
- участки с сильным потоком, например под ендовой, — там уместны ограничители перелива;
- точки, где два потока сходятся в одну трубу, — там нужен тройник;
- способ приёма воды — воронка желоба или водосборная воронка.

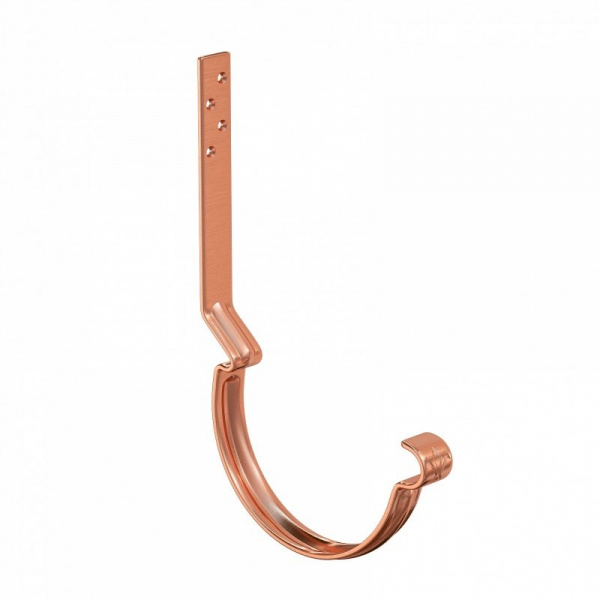

Какой крюк выбрать
Длинный крюк есть в обычном и усиленном исполнении, короткий и удлинённый — только в усиленном. Исполнение выбирают по основанию и выносу желоба, а между обычным и усиленным вариантом — по нагрузке и шагу из инструкции производителя.
Доставка по Санкт-Петербургу и Ленинградской области
Фасонные детали Элит удобно принимать по схеме карниза отдельно от желобов и труб, чтобы каждый узел можно было сверить со спецификацией. Условия и зоны — на странице доставки.
Частые вопросы
Что такое ограничитель перелива на водостоке?
Это деталь на кромке желоба, которая не даёт воде перехлёстывать через край там, где поток сильнее обычного. В серии Элит 125/90 есть прямой ограничитель для прямого участка и угловой — для угла желоба.
Зачем нужен S-обвод водосточной трубы?
Он одной готовой деталью смещает трубу от воронки под свесом к стене. В подборке S-обвод есть под трубу Ø90 мм серии Элит; альтернатива — пара колен 72° с отрезком трубы.
Есть ли наружный угол 90° для медного водостока 125/90?
В этой подборке наружный угол представлен в исполнении 135°, внутренний — 90° и 135°. Если по плану дома нужен наружный угол 90°, скажите об этом при расчёте — уточним вариант в серии Элит.

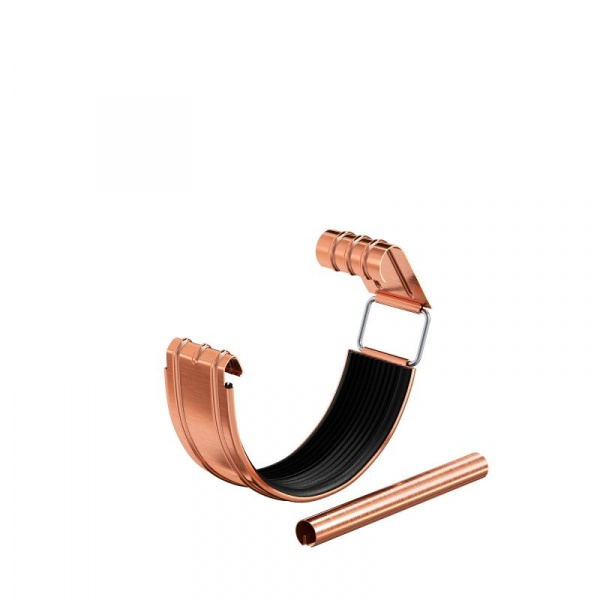

Как соединяются медные желоба Aquasystem Элит?
Прямые участки стыкуют соединителем желоба серии Элит, а торцы закрывают универсальными заглушками с резиновым уплотнением. Порядок сборки и герметизации — по инструкции производителя.
Смежные подборки: медный водосток 150/100, все медные водостоки, стальной водосток 125/90.
Нарисуйте план карниза с градусами углов и местами стояков — подберём узлы Элит 125/90 и проверим, всё ли нужное есть в серии. Бесплатный расчёт материалов.
