Маркировка профнастила и расшифровка букв и цифр

По маркировке профнастила можно узнать тип профиля, основные размеры и толщину металла. Эти данные помогают выбрать лист для крыши, фасада или забора, рассчитать количество материала и сравнить предложения поставщиков.

Профнастил выпускают с разной высотой и формой гофры. За счёт изгибов тонкий стальной лист приобретает жёсткость и закрывает большую площадь при сравнительно небольшом весе. Для облицовки удобны низкие профили, а для нагруженных настилов применяют профили с развитым сечением. Буквы и цифры в названии помогают ориентироваться в этих различиях.

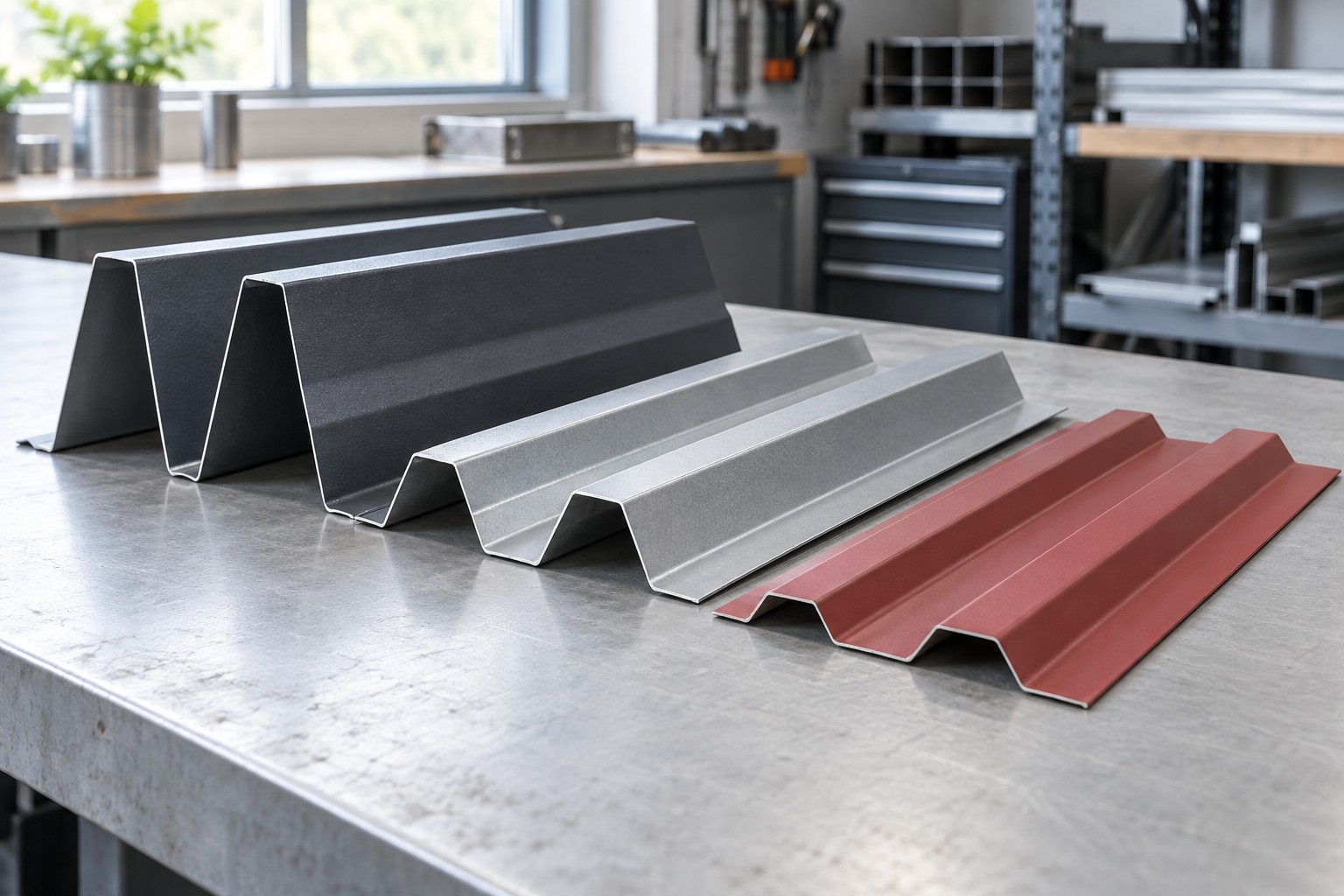

Профилированные листы с разной геометрией гофры.

Что означают буквы С, НС и Н

Буквенная часть обозначения указывает на тип профиля. В каталогах распространены три группы.

У стенового профнастила невысокая гофра создаёт ровный повторяющийся рисунок. Такой материал удобно использовать для фасада хозяйственной постройки или сплошного ограждения. Более высокие профили позволяют получить жёсткий настил для конструкций с большими нагрузками.

Как расшифровать НС35-1000-0,5

В обозначении НС35-1000-0,5 последовательно записаны тип профиля, высота гофры, ширина и толщина. Разберём запись по частям.

У этого профиля рабочая ширина составляет 1000 мм, а габаритная 1060 мм. Дополнительные 60 мм приходятся на боковое соединение. В карточке товара также указаны покрытие, цвет и длина листа.

У производителей встречаются дополнительные индексы. Например, в названии «НС-35x1000-A» буква A относится к исполнению конкретного профиля. Значение такого индекса удобно смотреть на заводском чертеже: он показывает форму крайних гофр и расположение лицевой стороны.

Длина листа обычно указывается отдельной строкой. Поэтому в заказе рядом с маркой профиля записывают длину и количество листов каждого размера.

Чем рабочая ширина отличается от общей

Общая ширина описывает габарит листа от края до края. Рабочая ширина показывает, какую полосу поверхности он закрывает после соединения с соседним листом. Разница приходится на боковой нахлёст.

Для расчёта количества используют рабочую ширину. Например, нужно закрыть прямоугольный участок шириной 10,2 м. Если рабочая ширина выбранного профиля составляет 1 м, потребуется 11 листов поперёк участка: 10,2 ÷ 1 = 10,2, с округлением вверх до целого. Крайнюю полосу подрезают по раскладке.

Рабочую ширину удобно учитывать и при сравнении стоимости. Два листа одинаковой длины могут закрывать разную площадь. Сопоставление цены с полезной площадью показывает расход материала на вашу конструкцию.

Как читать обозначения покрытия и цвета

После марки профиля в названии часто указывают покрытие и цвет. Код RAL относится к цвету, например RAL 7024 обозначает графитовый серый. Название покрытия описывает материал или серию декоративно-защитного слоя.

Для выбора удобно выписать четыре характеристики: профиль, толщину, покрытие и цвет. Профиль и толщина участвуют в подборе листа по нагрузкам, покрытие защищает поверхность, а цвет определяет внешний вид. Такой порядок помогает сравнивать товары по одинаковому набору параметров.

Для забора с видимой внутренней стороной дополнительно выбирают подходящее исполнение обратной поверхности. Для крыши цвет листов согласуют с планками и другими видимыми элементами.

Как подобрать профнастил к существующей конструкции

При расширении навеса или замене участка облицовки пригодятся полная марка старого листа и фотография его торца. На ней видны высота, шаг гофры и форма бокового соединения. Документы прежней поставки помогут найти покрытие и цвет.

Сопоставление этих данных позволяет подобрать листы, которые стыкуются по геометрии и сочетаются по внешнему виду. В заявке на замену укажите размеры участка и количество сохранившихся листов. Для нового объекта приложите схему скатов, фасада или ограждения.

Какие параметры указать в заказе

Запишите полное название профиля, толщину, рабочую ширину, длины и количество листов, покрытие и цвет. Если листы нужны для нескольких участков, составьте отдельную строку для каждого размера. По такой ведомости удобно проверить комплектацию при получении.

В каталоге профнастила ОДИН можно перейти к кровельным, фасадным листам и профнастилу для забора. Начните с назначения, затем сравните геометрию и характеристики выбранных вариантов.
