Как рассчитать металлочерепицу на крышу

Чтобы рассчитать металлочерепицу, составляют раскладку листов для каждого ската. По рабочей ширине профиля определяют количество полос от карниза к коньку, затем подбирают длины листов и места поперечных стыков. Такая раскладка показывает расход материала, расположение подрезок и состав заказа.

Для простой двускатной крыши предварительный расчёт можно выполнить по размерам скатов. Ниже разберём его на примере и составим список комплектующих, которые входят в кровлю вместе с листами.

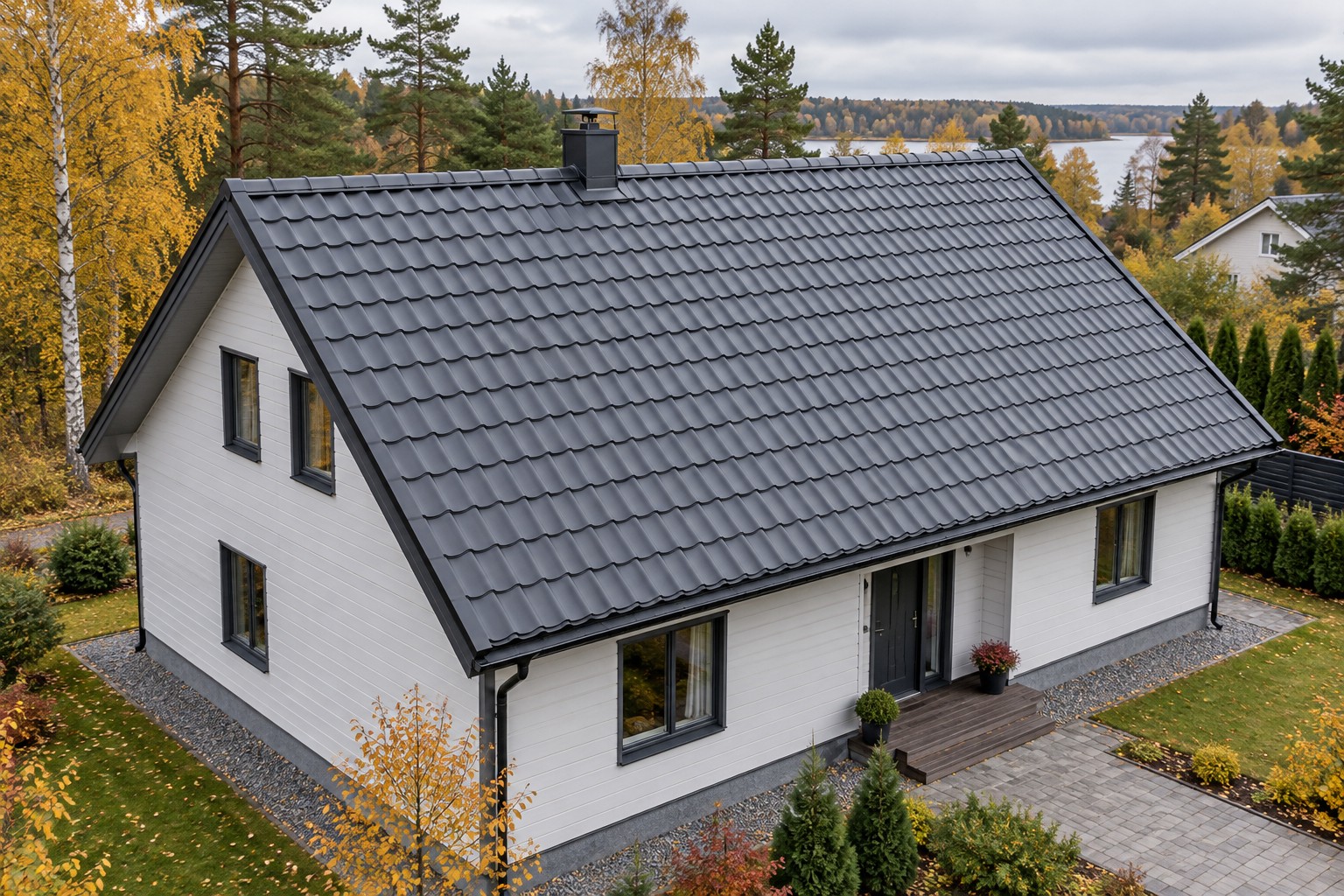

Металлочерепица на простой двускатной крыше.

Какие размеры нужны для расчёта

Для каждого ската запишите ширину вдоль карниза и длину по наклонной плоскости. Размеры должны описывать участок, который предстоит закрыть кровлей, включая предусмотренный свес. Диагонали помогут проверить форму ската и точнее расположить крайние листы.

На схеме отметьте трубы, мансардные окна и примыкания к стенам. Для сложной крыши добавьте длины конька, хребтов и ендов. Эти линии нужны и для раскладки, и для расчёта доборных элементов.

Следующий шаг состоит в выборе профиля металлочерепицы. В его характеристиках найдите общую и рабочую ширину, шаг ступени и доступные длины листов. Правила поперечной стыковки берут из инструкции выбранной системы.

Как определить количество полос

Рабочая ширина показывает, какую часть ската закрывает лист после бокового нахлёста. Разделите ширину ската на это значение и округлите результат вверх до целого числа.

Например, ширина ската составляет 10,2 м, а рабочая ширина профиля 1,10 м. Деление 10,2 ÷ 1,10 даёт примерно 9,27. Значит, поперёк ската нужно разместить 10 полос. Они закроют ширину 11 м, а излишек на краю уйдёт в подрезку по раскладке.

Каждая полоса проходит от карниза к коньку. Если её закрывает один лист, количество листов совпадает с количеством полос. При двух листах по длине на тот же скат потребуется 20 листов. Их размеры выбирают с учётом поперечного соединения и расположения ступеней профиля.

Пример расчёта на 20 листов

Возьмём двускатную крышу с двумя одинаковыми прямоугольными скатами. Ширина покрываемого участка каждого составляет 10,2 м, длина по скату 4 м. Для примера используем рабочую ширину листа 1,10 м и общую ширину 1,18 м. Каждую полосу закрывает один лист длиной 4 м.

В этой раскладке габаритная площадь листов превышает площадь скатов на 12,8 м². Часть разницы приходится на боковые нахлёсты, остальное на подрезку крайних полос. Площадь нахлёстов остаётся в готовой кровле и участвует в соединении листов.

Полученные 20 листов длиной 4 м составляют ведомость основного материала для примера. В коммерческом предложении рядом с количеством и длинами удобно видеть общую площадь и единицу расчёта цены. Это помогает сопоставить заказ с раскладкой.

Как учесть поперечные нахлёсты

На длинном скате полосу собирают из нескольких листов. При двух листах общая закрываемая длина равна сумме их длин за вычетом одного поперечного нахлёста. При трёх листах учитывают уже два соединения.

Допустим, в выбранной схеме поперечный нахлёст составляет 0,15 м, а закрываемая длина 6 м. Для двух листов суммарная физическая длина составит 6,15 м. Затем размеры каждого листа подбирают по допустимым резам и шагу ступени конкретного профиля.

Выбор длины связан и с организацией монтажа. Один лист на полосу сокращает число поперечных соединений. Более короткие листы удобнее перемещать на участке с ограниченным подъездом и подавать на крышу. Эти условия стоит учесть при выборе раскладки.

Как рассчитать сложную крышу

На вальмовой крыше или скате с ендовой длина каждой полосы меняется. В таком случае на схеме отмечают отдельные листы, их размеры и линии реза. По этой схеме видно, какие обрезки можно использовать на других участках с подходящим направлением профиля.

Полезно получить ведомость с номерами листов, которые повторяются на плане. Тогда при разгрузке материал можно распределить по скатам, а во время монтажа быстро найти нужный размер. Для большой крыши это упрощает работу с комплектом и уменьшает число перестановок листов.

Какие комплектующие включить в расчёт

Кроме металлочерепицы, в заказ входят элементы для оформления стыков, краёв и проходов через кровлю. Их считают по длинам линий и количеству узлов.

Водосток и элементы безопасности добавляют по своим схемам. В итоговой спецификации удобно разделить листы, планки, крепёж и остальные компоненты. Тогда сразу видно, чем отличаются два предложения и что входит в стоимость комплекта.

В каталоге металлочерепицы ОДИН представлены волновой профиль ARMO и модульная металлочерепица. Выберите профиль и покрытие, затем подготовьте размеры скатов и схему крыши. Эти данные помогут перейти от цены за квадратный метр к расчёту материала для вашего дома.
